Regulátory konstantní teploty ACT Proclick

POPIS REGULÁTORŮ

Regulátor konstantní teploty ACT 343 a 443 ProClick patří mezi zařízení, která se používají v instalacích k udržování konstantní teploty vody za směšovacím ventilem. Jedná se o technicky vyspělé regulátory integrované do servopohonu, díky nimž jedno kompaktní zařízení nahrazuje regulační jednotku a servopohon.

Integrace těchto zařízení v kompaktním a jednotném pouzdru zajišťuje správnou komunikaci řídicí jednotky a akčního členu. Regulátor ACT ProClick je k dispozici ve dvou verzích. Oba modely mohou pracovat s třícestným i čtyřcestným ventilem.

Regulátory teploty AFRISO nejnovější generace mají kompaktní rozměry a zabírají tak méně místa. Integrovaný systém ProClick umožňuje snadno připojit zařízení ve dvou jednoduchých krocích – bez použití nástrojů a dalších spojovacích prostředků. Výrobky nevyžadují údržbu, pro jejich správnou funkci nejsou nutná žádná externí zařízení.

Inovativní systém ProClick

Snadná a rychlá montáž bez použití nářadí.

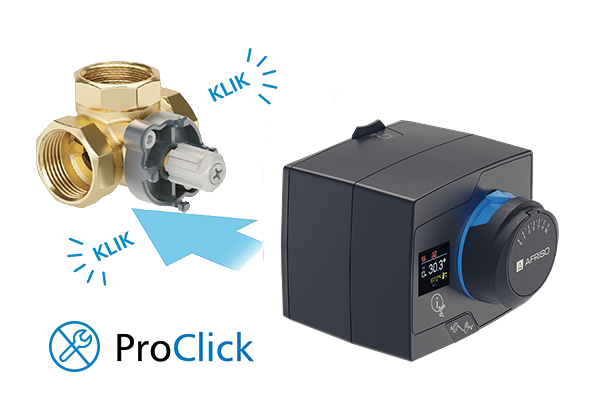

Díky systému ProClick je montáž elektrického servopohonu ARM ProClick na rotační směšovací ventil ARV ProClick zjednodušena na dva kroky:

1. Odstranit kolečko z ventilu ARV ProClick.
2. Zasunout motor (až “zacvakne”) na ventil.

A je hotovo! To vše bez použití dalších nástrojů. Jak jednoduché!

Ovládací kolečko a modrý omezovací kroužek jsou na ventilu zacvaknuty. Pod knoflíkem je našroubovaný adaptér pro servopohony se systémem ProClick. Pohon se instaluje nasunutím na ventil do polohy, která nám vyhovuje. Pro vysunutí servopohonu z ventilu stačí stisknout a podržet tlačítko, které uvolňuje zajišťovací mechanismus.

Pohodlná montáž a regulace

KOMFORTNÍ OVLÁDACÍ KOLEČKO

Velké ovládací kolečko s čitelným indikátorem nastavení umožňuje přesné ovládání regulátoru v manuálním režimu.

DISPLEJ

Barevný OLED displej s automatickým otáčením. Umožňuje snadno nastavit správnou teplotu a kontrolu funkčnosti instalace.

TLAČÍTKO PROVOZNÍHO REŽIMU

Umožňuje rychlou změnu provozního režimu regulátoru z automatického na manuální.

ERGONOMICKÁ TLAČÍTKA

Ovládací tlačítka jsou skrytá pod knoflíkem, ochrana proti náhodné změně nastavení.

OBOUSTRANNÁ STUPNICE

Stupnice je potištěna na obou stranách. Na jedné od 0 do 10, na druhé “od 10 do 0”. Což umožňuje instalaci ventilu v různých polohách.

KOMPLETNÍ SET

Regulátor teploty ACT 443 ProClick je dodáván v sadě s: teplotní senzory T1 a T2 s připojovacím blokem.

Porovnání regulátorů ACT Proclick

Funkce

ACT 343 ProClick

ACT 443 ProClick

Režim vytápění ANO ANO
Režim chlazení ANO
Teplotní senzor ventilu ANO ANO
Teplotní senzor zdroje tepla ANO
Možnost řízení čerpadla ANO
Funkce ochrana zpátečky ANO
2 naprogramované schémata ANO ANO
3 naprogramované schémata ANO

FAQ

Skrytý

fghfgdhfdhfgdhfgd

Jaké senzory jsou nezbytné pro správnou funkci regulátoru ACT Proclick?

Pro správnou funkci regulátoru ACT je nezbytný pouze snímač instalovaný ve vedení smíšené vody. Senzor je namontován na potrubí, které dobře vede teplo, a poté je pevně izolován, aby se zabránilo vlivu vnější teploty.

Na základě informací pouze z tohoto senzoru bude regulátor již schopen nastavit stupeň otevření ventilu, na kterém je nainstalován, aby udržel nastavenou teplotu.

Jak řídící jednotka ACT 443 ProClick řídí činnost oběhového čerpadla?

Řídicí jednotka ACT 443 ProClick má navíc další teplotní senzor (t2). Čidlo zajišťuje kontinuální měření teploty zdroje tepla – např. kotle.

Regulátor může nastavit parametry t2min a t2max, což jsou provozní rozsahy čerpadla (čerpadlo pracuje, pouze když je na zdroji tepla detekována teplota v tomto rozsahu).

Například:

Nastavením teploty smíšené vody t1 na 55 °C, t2min na 35 °C a t2max na 90 °C regulátor po spuštění kotle automaticky zapne čerpadlo a ohřívací médium se ohřeje na 35 °C. Regulátor se snaží udržet teplotu směšované vody na nastavené teplotě 55 °C. Čerpadlo se vypne, pokud dojde k poklesu teploty ohřevu pod 35 °C (kotel je vypnutý) nebo překročí 90 °C.

Schémata aplikace

ZOBRAZENÍ SCHÉMAT APLIKACE PRO ACT 343 ProClick

Obr. 1. Schéma se směšovacím ventilem namontovaným na přívodu pro udržení nastavené teploty.

Obr. 2. Schéma se směšovacím ventilem namontovaným na zpátečce ke zdroji tepla, aby byl kotel chráněn před nízkoteplotní korozí.

VZOROVÁ APLIKAČNÍ SCHÉMATA PRO ACT 443 ProClick

Obr. 1. Schéma se směšovacím ventilem namontovaným na přívodu pro udržení nastavené teploty.
Obr. 2. Schéma se směšovacím ventilem namontovaným na zpátečce ke zdroji tepla, aby byl kotel chráněn před nízkoteplotní korozí.
Obr. 3. Schéma se čtyřcestným směšovacím ventilem k ochraně kotle před nízkoteplotní korozí.
